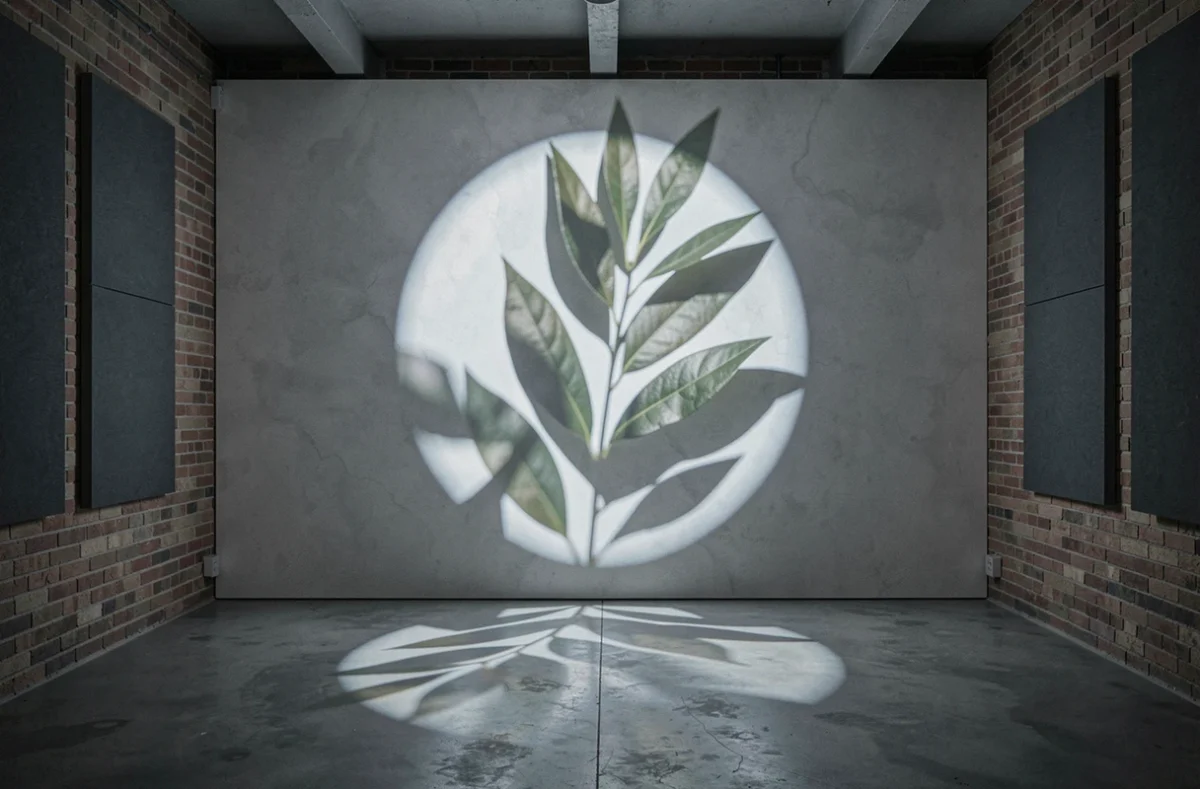

Un gobo projecteur mal installé produit une image floue, déformée ou trop faible pour être lisible. Pourtant, les erreurs qui causent ces résultats sont souvent les mêmes, et elles se corrigent avant même d’allumer l’appareil. Voici les points critiques à vérifier pour obtenir une projection nette et durable.
Choisir un gobo incompatible avec son projecteur
Vous avez déjà commandé un gobo, reçu la pièce et constaté qu’elle ne s’insère pas correctement dans le porte-gobo ? Ce problème vient d’une confusion fréquente : on suppose qu’un gobo est universel. Il ne l’est pas.
La compatibilité dépend de plusieurs paramètres précis propres à chaque modèle de projecteur : le diamètre extérieur du gobo, la taille de l’image gravée, l’épaisseur de la pièce et le système de maintien dans le porte-gobo. Un écart même minime suffit à empêcher une mise au point correcte.
Le matériau compte aussi. Les gobos en verre borosilicaté sont conçus pour résister à la chaleur produite par certains projecteurs. Installer un gobo dont le revêtement ou le matériau n’est pas prévu pour l’appareil risque d’endommager l’optique ou de dégrader le visuel après quelques heures d’utilisation.
Vérifiez les spécifications exactes de votre projecteur avant toute commande : diamètre, épaisseur, matériau requis. La fiche technique du fabricant est la seule référence fiable.
Mal calculer la distance de projection
La distance entre le projecteur et la surface de projection détermine deux choses : la taille de l’image et sa netteté. Beaucoup d’utilisateurs placent l’appareil à l’intuition, puis cherchent à compenser avec la mise au point. C’est une erreur.
Chaque projecteur possède une plage de distance de travail recommandée. En dessous de la distance minimale, l’image est trop petite et souvent impossible à mettre au point correctement. Au-delà de la distance maximale, la luminosité chute et les détails du logo ou du motif deviennent illisibles.
La lentille joue un rôle central dans cet équilibre. Un projecteur équipé d’une lentille à focale fixe n’offre qu’une plage de distances réduite. Certains modèles proposent des lentilles interchangeables pour adapter la projection à des configurations variées, d’une pièce étroite à un grand hall.
- Mesurez la distance réelle entre le point de fixation du projecteur et la surface cible avant d’acheter ou de positionner l’appareil.
- Consultez le tableau de correspondance distance/taille d’image fourni par le fabricant : il indique précisément quelle dimension d’image obtenir à chaque distance.
- Si la surface est inclinée par rapport à l’axe du projecteur, anticipez une déformation trapézoïdale de l’image – certains projecteurs permettent de corriger cet angle mécaniquement.
Sous-estimer l’impact de la lumière ambiante sur la projection
Une projection gobo n’est pas une image sur écran rétroéclairé. Elle dépend du contraste entre la lumière projetée et l’environnement. Vous avez déjà vu un logo projeté au sol dans un espace baigné de lumière naturelle, et remarqué qu’il était presque invisible ? C’est exactement ce phénomène.
La puissance lumineuse du projecteur doit être adaptée au niveau d’éclairage ambiant de l’espace. Dans un couloir sombre ou une salle de réception tamisée, un projecteur de faible puissance suffit. Dans un hall vitré en pleine journée, la même machine ne produira qu’une tache pâle illisible.
La couleur et la texture de la surface de projection influencent aussi le résultat. Une surface blanche ou claire renvoie bien la lumière. Une surface foncée, mate ou irrégulière absorbe une partie du faisceau et réduit la netteté perçue.
Négliger les contraintes d’installation pour un usage extérieur
Installer un projecteur gobo à l’extérieur soulève des questions que l’installation intérieure n’impose pas. La première erreur consiste à se fier uniquement à la mention « résistant à l’eau » sans vérifier l’indice IP de l’appareil.
Un indice IP indique le niveau de protection contre la poussière (premier chiffre) et contre l’eau (second chiffre). Mais cet indice s’applique à l’appareil dans une configuration standard. Les presse-étoupes, les joints des câbles d’alimentation et les couvercles de protection font partie intégrante de cette protection : les omettre lors du montage annule la garantie d’étanchéité.
La température ambiante est une autre contrainte souvent ignorée. Un projecteur professionnel dispose d’une température de fonctionnement maximale au-delà de laquelle il réduit automatiquement sa puissance ou s’éteint pour se protéger. Installer un appareil dans une niche fermée sans ventilation, même en intérieur, peut provoquer ce phénomène.
- Vérifiez l’indice IP complet du projecteur et assurez-vous que tous les accessoires de montage (presse-étoupes, joints) sont correctement installés.
- Prévoyez une ventilation suffisante autour de l’appareil, qu’il soit en intérieur ou en extérieur.
- En cas d’exposition directe à la pluie, privilégiez un montage sous avancée de toit ou avec un capot de protection dédié.
Orienter et fixer le projecteur sans vérifier l’axe de projection
La position de fixation du projecteur – plafond, sol, mur ou support au sol – change radicalement l’angle d’incidence sur la surface. Un projecteur orienté en biais projette une image déformée, avec un côté plus large que l’autre. C’est la distorsion trapézoïdale.
Beaucoup d’installateurs découvrent ce problème après avoir fixé l’appareil et cheville dans le plafond. La correction est alors difficile sans déplacer le point de fixation. L’axe du projecteur doit être perpendiculaire à la surface cible pour obtenir une image sans déformation.
Si un angle oblique est inévitable (projecteur mural dirigé vers le sol, par exemple), vérifiez en amont si le modèle permet une correction mécanique de l’angle ou si une optique spécifique peut compenser la distorsion.

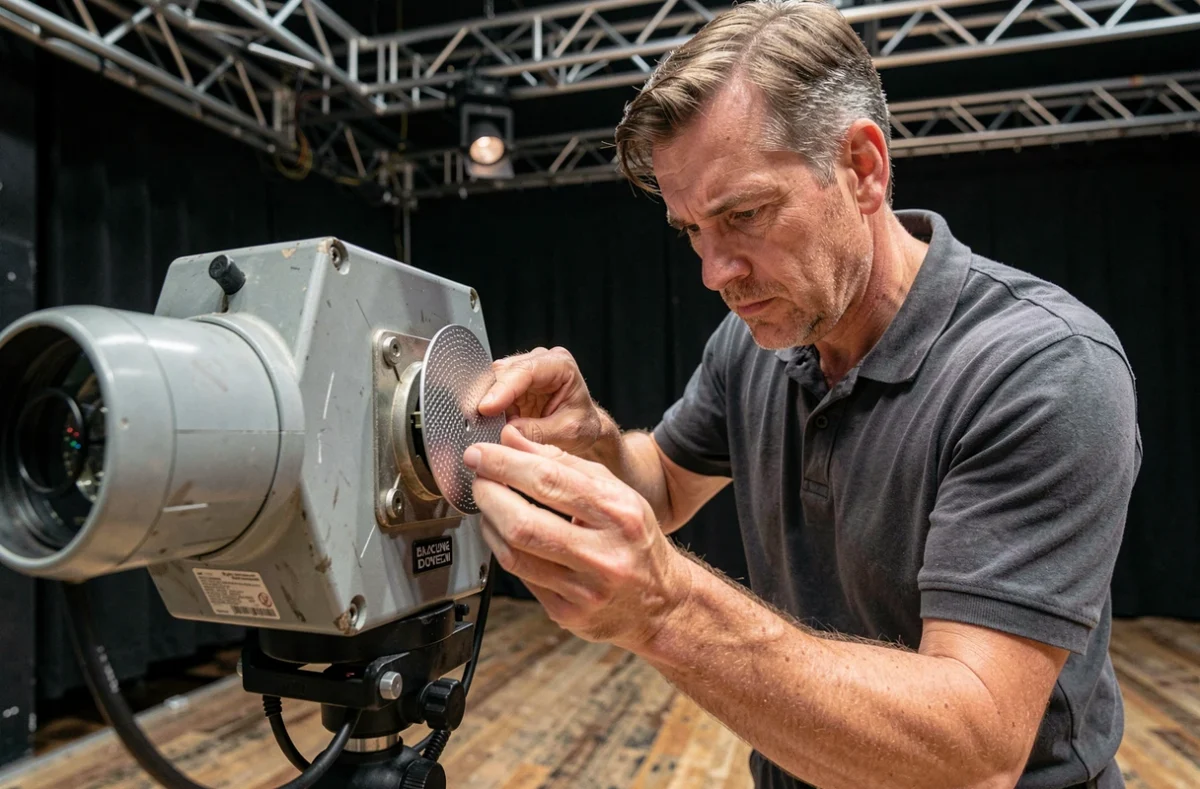

Insérer le gobo dans le mauvais sens
C’est l’erreur la plus simple, et pourtant l’une des plus fréquentes. Un gobo en verre se place dans un sens précis dans le porte-gobo. L’inverser retourne l’image projetée, ce qui pose problème dès que le motif contient du texte ou un logo asymétrique.
La règle pratique : la face émaillée ou gravée du gobo doit être orientée vers la source lumineuse (la lampe ou la LED), sauf indication contraire du fabricant. Cette orientation protège aussi le revêtement de la chaleur directe et prolonge la durée de vie du gobo.
Avant de visser le porte-gobo, testez brièvement la projection à faible puissance pour vérifier l’orientation de l’image. Si le texte apparaît en miroir, il suffit de retourner le gobo sans démonter l’ensemble du projecteur.
Une installation soignée – gobo compatible, distance calculée, axe perpendiculaire, protection IP vérifiée – fait toute la différence entre une projection floue et un logo net qui remplit sa fonction. Les erreurs décrites ici se corrigent toutes en amont, avant la mise en service.
